PE顎式破碎機

【進料粒度】：125-1500mm

【生產能力】：1-2200t/h

【應用范圍】：礦山、冶煉、建材、公路、鐵路、水利和化學工業等部門。

【適用物料】：花崗巖、玄武巖、石灰石、方解石、河卵石、礦渣、大理石、渣石、石膏等。

PE顎式破碎機簡介

PE鄂式破碎機是顎式破碎機的一種，主要適用于實現物料的粗破，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，具有破碎比大，產量高，維修簡便，使用方便等優勢。

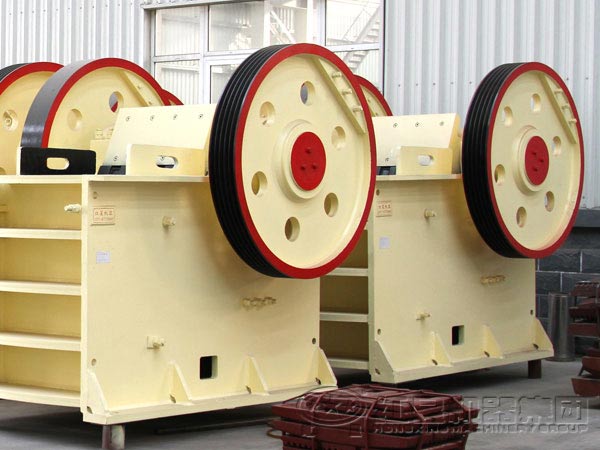

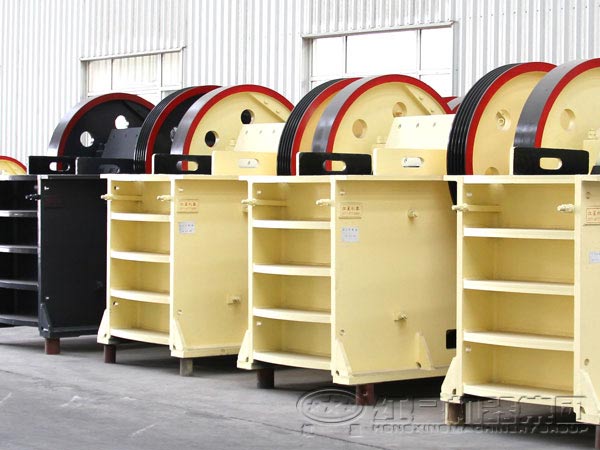

PE顎式破碎機圖片展示

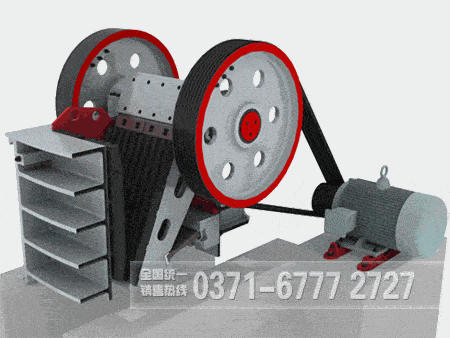

PE顎式破碎機工作原理

PE顎式碎破機的工作部分是由兩塊顎板（靜顎和動鄂）組成，靜顎垂直固定在機體前壁上，動鄂位置傾斜與固定顎板形成上大下小的破碎工作腔。在電動級驅動皮帶使偏心軸的動鄂上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

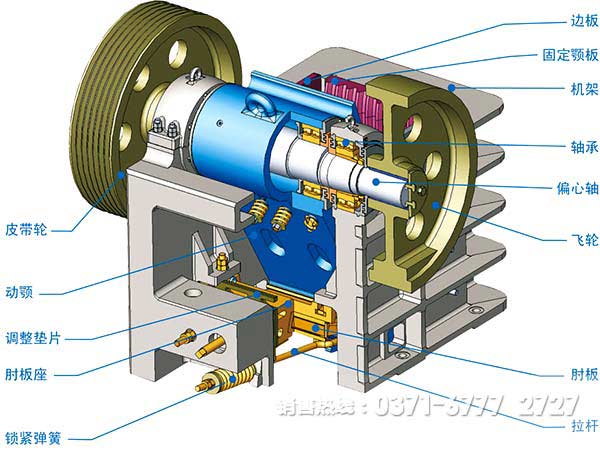

PE顎式破碎機內部結構

PE顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。

PE顎式破碎機結構特點優勢

1、質量輕，構件少，結構緊湊，破碎腔內充滿程度較好。

2、破碎粒度均勻，比同規格的簡擺顎式破碎機的生產率高出20-30%；

3、物料塊在動顎下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了像簡擺式鄂破產品中那樣的片狀成分，產品質量較好。

4、動顎采用鑄鋼件構成，偏心軸采用鍛坯加工等，使部件可靠性增加，效率高耐用。

技術參數
